ISO799-2019 Denizci Pilot İp Merdiveni
Açıklama:
ISO 799-2019 Denizci Pilot İp Merdiveni, genellikle sert ahşaptan yapılmış ve pilotların binmesi ve inmesi için kullanılan bir tür ip merdivenidir.Yayıcı adımla (Preventer Step) ve mıknatısla, pilot merdivenler deniz koşulları altında güvenli bir şekilde çalışabilir. ISO1181'e uygun küf karşıtı manila veya sisal ipinden yapılmış yan halatları olan pilot merdivenler:19901. Kalite.
Ana Teknik Spesifikasyon:
- Teknik Standart: (EU) 2019/1170, madde NO.MED/4.49.SOLAS 74, değiştirildiği şekliyle,V/23 ve X/3, IMO Res.A.1045 ((27), IMO MSC.1/Circ 1428
- Adım sayısı: 6-85, Özel;
- Uzunluk: En fazla 28 metre, özelleştirilmiş;
- Pilot merdiven parçaları: Kauçuk basamak ((son dört basamak), Ahşap basamak, Yayıcı ((Öngeleyici basamak), Basamak sabitleme parçası, ipten oluşur.
İp:İpler kalıplara dayanıklı manila veya polipropilen çekirdeği olan ısı ile işlenmiş poliester ip olmalıdır ve örtülmemelidir.ve 24KN'den fazla fren gücüne sahiptir.
Adımlar:Yan halatların iç kenarının mesafesi 400 mm'den fazla, basamak genişliği 115 mm'den az ve kalınlığı 25 mm'den az olmamalıdır.düğümsüz ve 330±20mm aralarında eşit şekilde bulunan sert ahşap merdivenler.
Lastik basamak:Aşağıdaki 4 basamak, yeterli dayanıklılık ve sertlik gösterirse, esnek sentetik hammaddeden veya kauçuktan yapılabilir.
Yayıcı:Yayıcı, normal basamaklarla aynı özelliklere sahip olmalıdır, ancak yayıcının uzunluğu 1,8 metreden az olmamalıdır.
Adımlı sabitleme parçası:Ahşap ya da plastik olmalı.
Bağlama donanımı:İp ve basamaklar için sabitleme donanımları korozyona dayanıklı olmalıdır veya korozyona dayanıklı olarak tedavi edilen benzer malzemeden yapılmalıdır.
- Sınıflandırma Sertifikaları: Tip Onay, EC MED Tip Onayları vb.
- İşaretleme:ISO799-1-2019 uyarınca, MED uyum işareti
ISO799-2019 Denizci Pilot İp Merdiveninin testi
| Test |
Test edilecek madde |
Test prosedürü |
Kabul kriterleri |
Görsel
inceleme |
Tamamen monte edilmiş merdiven. |
4. maddelerdeki yapı gereksinimlerini ve üreticinin çizimlerini karşılaştırın. |
Merdiven, Bölüm 4'teki inşaat gereksinimlerine uygun olmalıdır ve üreticinin çizimlerine uygun olarak inşa edilmelidir. |
| Adım esnekliği |
Altı basamak, her farklı tipten en az bir basamak içerecek ve bu basamaklar, merdivenlerdeki basamaklardan farklı ise, yedek basamaklar da dahil olmak üzere. |
Her basamağı, yan halatların normalde basamağın içinden geçeceği yerde bulunan bir çift Destek üzerine yerleştirin.Ayarın merkezinde 100 mm genişliğinde bir temas alanına en az 1 dakika boyunca sabit bir yük uygulanır.Yük 3,0 kN olmalıdır. |
Merdivenin merkezinde eğilme, yük altında 25 mm'den fazla olmamalıdır. |
| Adım Frickton |
Her bir adım farklı
inşaat malzemesi ve
Merdiven yüzeyi tasarımı Bir referans merdiven inşa edildi
Temiz meşe 115mn genişliği ve 480 mm uzunluğunda
Adım yüzeyi:
3 mm genişlikte, 3 mm derinlikte oluk
Çukurlar birbirine paralel ve basamağın uzun kenarına paralel olmalıdır.
1,5 kg ile 3,0 kg arasında bir ağırlıkta bir metal kanca
Metal blokun genişliği 100 mm, uzunluğu 135 mm'den fazla olmayan düz bir yüzeyi olmalıdır.Yatay yüzeye deri veya kompozit ayakkabı tabanı malzemesi yapıştırılmalıdır.
|
Referans adımı bir seviyeye ayarlayın
Yerleştir. Metal bloğu yerleştir.
Referans basamağının basamak yüzeyinin merkezinde ve metal blokun daha uzun kenarı referans basamağının her iki kenarından geçerken.Yavaşça üzerinde metal blok ile basamak kenarının bir kaldırmakBlokun kaymaya başladığı açıyı ölçün.
Standart referans basamağı ve su altındaki blokla prosedürü tekrarlayın.
Her farklı merdiven basamağı kullanarak prosedürü hem kuru hem de ıslak koşullarda tekrarlayın.
|
Blokun açıları
kuru ve la kaydırma başlıyor
ıslak yüklenme merdiven basamağı
daha büyük veya eşit olmalıdır
Standart referans basamağı için ölçülen karşılık gelen açılar. |
Adım yüzeyi
dayanıklılık |
Her bir adım farklı
inşaat malzemesi ve
basamak yüzeyi tasarımı.
Adım sürtünme testinde tanımlanan tipte bir metal bloğu, test aşamasında ileri geri kayarken 380 N dikey bir yükün uygulanmasını sağlayacak şekilde düzenlenmiştir.
|
Merdiveni yatay pozisyonda tutun ve yüklü bloğu üzerine dayayın. Bloku merdiven yüzeyinin bir ucundan diğer ucuna ve geriye doğru aynı çizgide hareket ettirin.toplam 1500 döngü için.
Çekim sürtünme testini hem kuru hem de ıslak koşullarda aşınmış aşama üzerinde tekrarlayın, kaydırma bloğunun tamamen aşınmış yüzeye dayandığından emin olun
basamak
|
Blokun açıları
kuru ve üzerinde kaymaya başlar
ıslak yüklenme merdiven basamağı
daha büyük veya eşit olmalıdır
Buna karşılık gelen açı
Standart için ölçülür
referans adım. |
Merdiven ve basamak
Bağlantı
Güç |
Tamamen monte edilmiş merdiven
Onaylanan en uzun uzunluk e |
Merdiveni dikey olarak asın, tüm uzunluğuna kadar asın veya merdivenin üst ucunu kendi montajları ile sabitleyerek yatay bir yüzeyde tüm uzunluğuna kadar uzatın.8'lik bir statik yük uygulayın..8 Kn, en az 1 dakika boyunca alt merdiven üzerinde geniş bir şekilde dağıtıldı, böylece yük, merdiven bağlama armatürleri aracılığıyla yan halatlar arasında eşit şekilde uygulanır.Prosedürü beş farklı aşamada tekrarlayın.Ancak merdivenin tüm uzunluğunda asılı olması gerekmez ve sadece test edilen basamak asılı olmalıdır.Yan ip bağlamaları ve basamak bağlama ekipmanlarının hemen üzerinde olan yan ip yüklenmelidir. |
Merdivenler kırılmamalı veya çatlamamalı.
Herhangi bir basamak arasındaki bağlantılar
Bir ip de gevşemez.
ya da kırılmak
Yan halatlar hiçbir şeyi tutmamalı.
Gözle görülür hasar, uzatma
Ya da ramains olan deformasyon
Test yükleri kaldırıldıktan sonra |
| Çıkartma |
Tamamen monte edilmiş, onaylanacak en uzun merdiven |
Yuvarlanmış merdivenin demirleme cihazlarını, serbest düşmesini engelleyecek herhangi bir duvardan veya yapıdan uzak bir yere ve dikey olarak asılabileceği bir yere yerleştirin.Merdivenin serbestçe yuvarlanmasına izin verin.. |
Merdivenler ve eklentiler
Çatlak değil, kırık, gevşek.
Merdivenin kullanımını tehlikeye sokacak şekilde hasar almasına izin verilmemelidir.
|

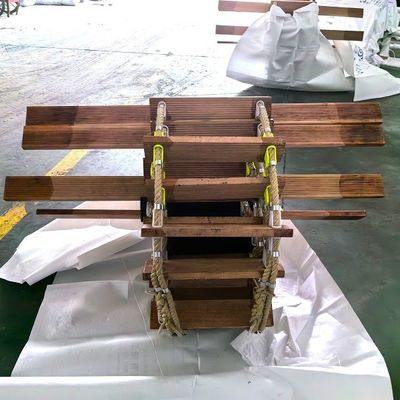

ISO 799-2019 Denizci Pilot İp Merdiveninin ayrıntıları:

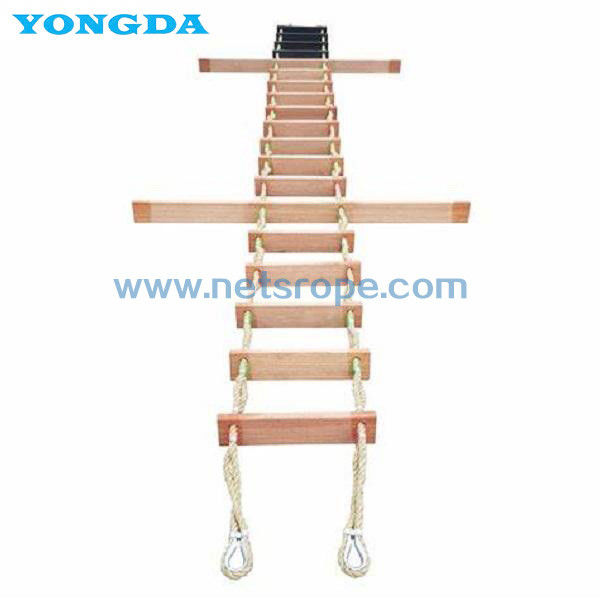

ISO 799-2019 Denizci Pilot İpi Merdiven Ürünü:
